2D萬能伺服成型彎線機機器說明

2D萬能伺服成型彎線機機器原理

一、性能特點
（1）外形結構布置：
     機型采用立式設計，專業用于圓線、扁線、以及一些雙線頭特殊形狀等線材的框型、星型以及其他各類形狀的成型設計，液壓站和電器箱與機身一體化安裝，操作臺延伸到機身外部（通過擴大操作臺面），便于操作位置安裝。方便運輸、操作和維護。
（2）壓緊裝置：
  該設備夾緊采用液壓油缸夾緊，能保證線材在夾緊狀態下，彎曲時不發生滑行的情況，使成型效果更佳，線材不易出現劃傷。
（3）成型精度控制：
該設備可通過編程控制零件精確度需求設定，以滿足不同線材不同形狀的不同成型需求（開機重啟后還原度高-有些控制系統重啟后就會偏差很大）。
（4）記憶系統
   該設備既有記憶儲存功能，可對加工的配方進行保存，再次加工時只需要直接調取配方即可完成線材的成型加工（最高可以保存10000組產品數據）
（5）控制系統：
    2D數控線材成型機控制系統具備多種手動、半自動、全自動功能選擇，方便一機多用。降低設備投資，降低生產成本。
 二、設備概述：
    自動線材成型機是一種平面2維的線材彎曲成型機。實現各種不同規格的線材形狀的成型機加工。頭的移動采用伺服電機控制，在保證加工加工精度的同時，大幅度增加了機頭的移動速度，有效的提高了生產效率。進線工位及折彎頭之間的距離是可調節的，因此，它能夠處理在線材直徑較小的情況下的重要卷繞工序，也能完成需大型空間的折彎工作。該設備既有記憶儲存功能，可對加工的程序進行保存，再次加工時只需要直接調取程序需即可完成線材的成型加工。本機特別之處：內模和外模都能轉動，關鍵部位采用進口產品，具有送線快、精度高、記憶量大、產品平整度高、操作簡單易學會，適用于鐵線、鋼線、不銹鋼線及有色金屬線材（圓、方、扁線），打（彎制）方、圓、六角、橢圓及各種不規則形狀的平面線材形狀。
三、機器結構
1、機器結構組成包括：機臺、放料架。
機臺構成：1）、送料總成，2）、調直總成，3）、彎線總成，4）、液壓系統，5）、電器控制部分。
2、機臺功能組成說明：1)液壓單元（控制外模升降及切刀）2)送料總成（完成材料的輸送）3)調直塊（校直線材）4)彎線總成（產品成型）
四、基礎參數
1.電源：380V（三相五線）
2.額定功率：***KW（多種匹配電機）
3.最大裁切鐵線直徑：φ6.0  8.0  10.0
4.折彎鐵線直徑范圍：φ2.5-6.0  8.0  10.0
5.整體折彎精度：±0.5
6.效率：15只/min（300長度左右折單個角）
7.外形尺寸：2700X750X1500
8.凈重:800KG
本機通過控制面板可實現人機對話，（點擊主菜單頁面下可以進入次級菜單，包含日期時間顯示）。
注意事項：
當你處于自動操作畫面無法使用手動模式的情況下，主菜單是跳轉到手動界面的跳板。
五、自動控制操作界面：
操作界面的設置項目如下：
1)復位次數設置項，此設置次數為自動運行間隔多少次，執行折彎及內模伺服的復位，以達到精度偏差校準的目的（出廠設置500次為佳）
2)生產數量設置項，此設置項為自動控制產量停機功能，例如需要生產1000個產品，輸入1000，當生產數量達到1000后，則自動停機。
3)按計數清零可以置零。
4)折彎原點偏差值設置項，此項目為折彎頭的起點偏移復位接近點的位置（可為0）
5)自動速比項，自動狀態下，整體速度輸出的頻率。
（建議30-85%左右）視產品標準設置。此項提升效率的同時亦降低產品質量。

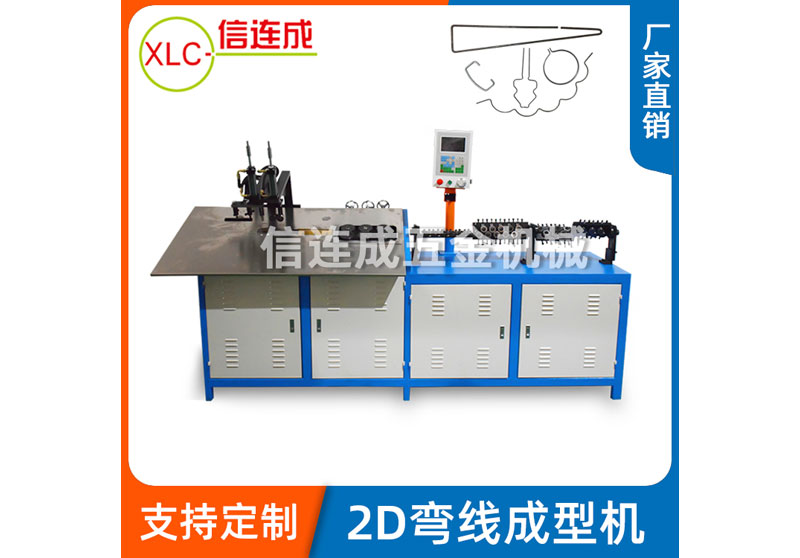

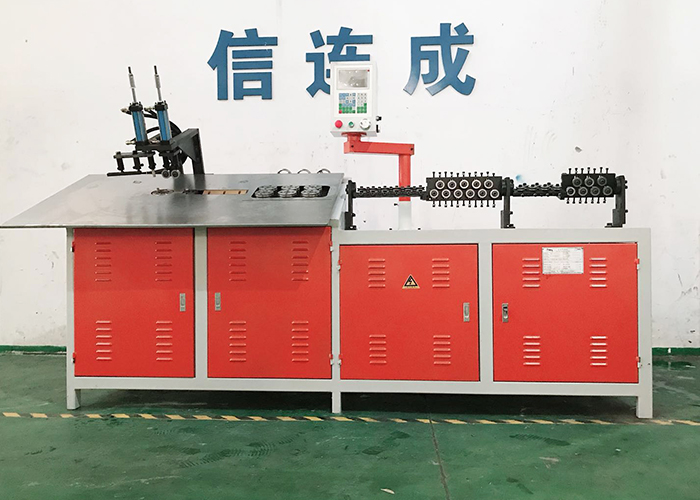

以下為機器圖片展示：

2D萬能伺服成型彎線機機器物流發貨：

     因為本設備伺服成型彎線機超過快遞接收件物品規定重量，所以只能走物流公司，能到達全國任意市級城市。默認為貨到自提，如需送貨上門請?zhí)貏e說明。

      我們伺服成型彎線機發貨前會認真仔細檢查物品質量及包裝的完好，請客戶在提貨的時候務必要當著物流公司人員面前檢查仔細，如發現包裝有損壞或數量不對，請您拒絕簽收，或及時聯系我們來保證買賣雙方的權益，如果買家未驗貨就簽收過后再要求本公司更換配件或說貨物數量差錯有問題，本公司一概不負責！謝謝合作！�。�

本公司產品質量要求、技術標準：

我司生產的機器都是嚴格按照國家相關標準執行的。凡是出廠的機器，都是嚴格經過生產部、質檢部嚴格質量把關和開機試運行之后出貨的，保證機器零故障，正常運行。

售前服務

      一、免費提供焊接技術及工藝咨詢：我們會在8個小時以內，根據您的需要為您提供任何專業技術及價格方面的咨詢、并且郵寄產品資料，或者及時對于您所關心的任何問題給予快速回復；您也可將您即將生產的產品或材料寄至我司，我司按您的要求免費為您試焊或制作工藝，達到您的要求后您再考慮下單。

售中服務
     一、無論您是國外的客戶還是國內的客戶，無論您是我們的老客戶還是我們的新朋友，無論您的合同金額是大還是小，我們都將誠信、公平、熱情、嚴謹?shù)亟y(tǒng)一對待；
     二、我們保證守時、保質、保量地嚴格執行合同規定的各項條款，并且為客戶提供超值的服務。

售后服務

     一、產品到達需方生產所在地，我司即派技術人員上門免費安裝調試，并進行現場免費培訓，培訓內容包括產品操作、保養及基本維修等方面；

     二、產品免費保修壹年（不含易損件）。保修期內，屬正常使用而產品無法正常運行，我司負責免費保修及更換零配件；超過保修期，我司只收取零配件成本費及維修服務費。產品提供終身服務。

    三、如產品出現客戶無法解決的故障，本省12小時到位，外省48小時內到位（注意：請客戶來電要求服務時，說明購機時間、機型、故障表現、用戶名稱、廠址、電話，以便及時準確為你服務）。

伺服成型彎線機-我公司擁有近20年的焊機及其周邊產品的開發和生產經驗，如目前設備不能滿足您的需要可為您的產品量身設計生產，歡迎來電來人洽談。

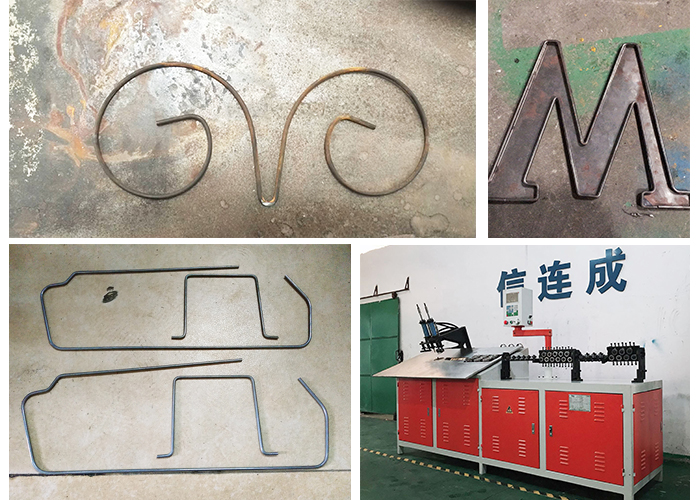

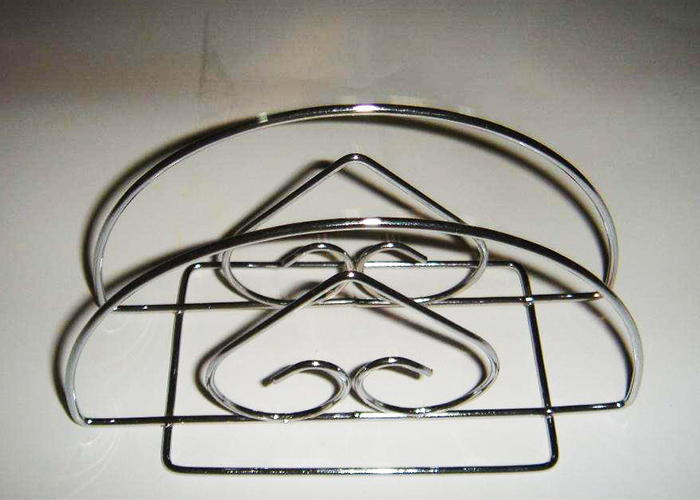

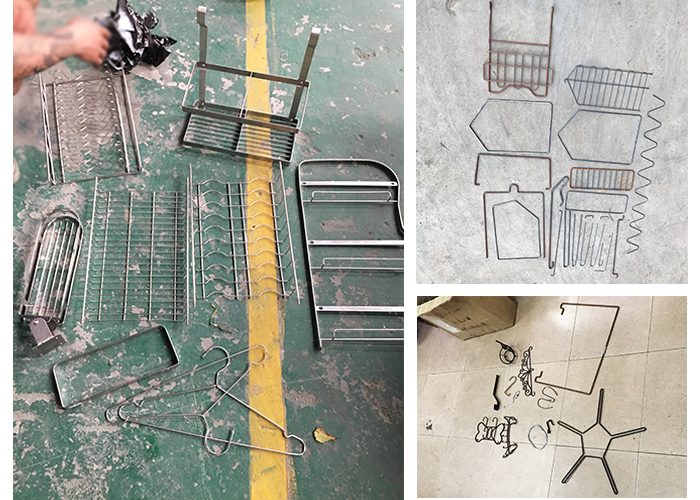

彎線機樣品：

機器視頻-更多視頻請瀏覽優酷（搜信連成）
