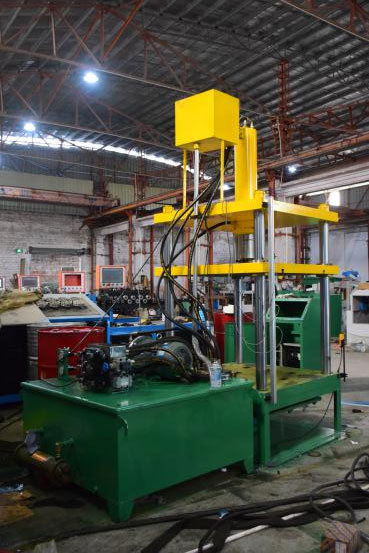

信連成機械打圈機、彎框機、彎線機、液壓機液壓系統的液壓系統的圖形符號

   液壓傳動系統的圖示方法有三種：裝配結構圖、結構原理圖何職能符號圖。

  裝配結構圖能準確地表達系統和元件的結構形狀、幾何尺寸和裝配關系，但繪制復雜，不能簡明。直觀地表達各元件的功能。它主要用于設計、制造、裝配和維修等場合，而在系統性能分析和設計方案論證時不宜采用。

   結構原理圖可以直觀的表達各種元件的工作原理及在系統中的功能，并且比較接近元件的實際結構，故易于理解接受，但繪圖制仍比較復雜，難于標準化，并且它對于元件的結構形狀、幾何尺寸和裝配關系的表達也很不準確。這種圖形不能用于設計、制造、裝配和維修，對于系統分析又過于復雜，常用于液壓元件的原理性解釋和說明，在液壓元件的理論分析和研究也常用到。

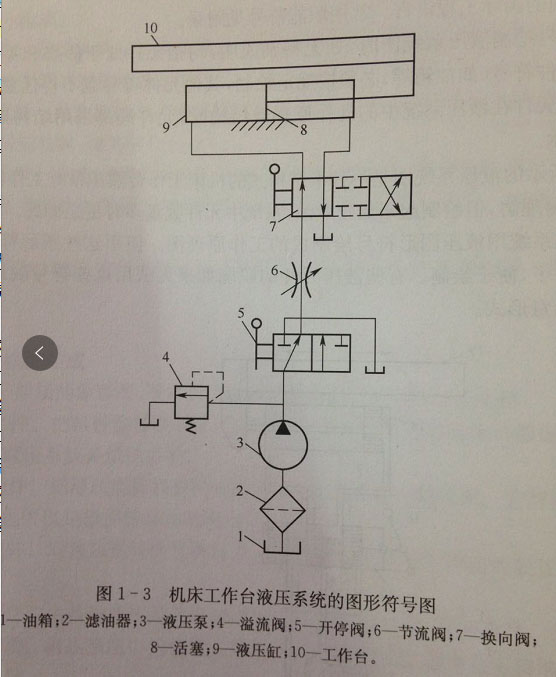

   在液壓系統中，凡是功能相同的元件，盡管結構和原理不同，均用于一種符號表達。這種僅僅表示功能的符號稱為液壓元件的職能符號。職能符號圖是一種工程語言，其圖形簡潔標準、繪制方便、功能清晰、閱讀容易，便于液壓系統的性能分析和設計方案的論證。用職能符號繪制液壓系統圖時，他們只表達系統和各元件的功能，并不表示具體結構和參數以及具體安裝位置。

   我國制定的液壓及氣動圖形符號標準，與國際標準和多數發達國家的標準十分接近，是一種通用的國際工程語言。常用職能符號見附錄。

用職能符號繪制液壓系統圖時，如無特別說明，均指元件處于靜態和零位而言。常用方向的元件符號（如郵箱等）必須按規定繪制，其他元件符號也不得任意傾斜。但必須特別說明某元件在液壓系統中的動作原理或結構時，允許局部采用結構原理圖（亦稱半結構圖）表示。

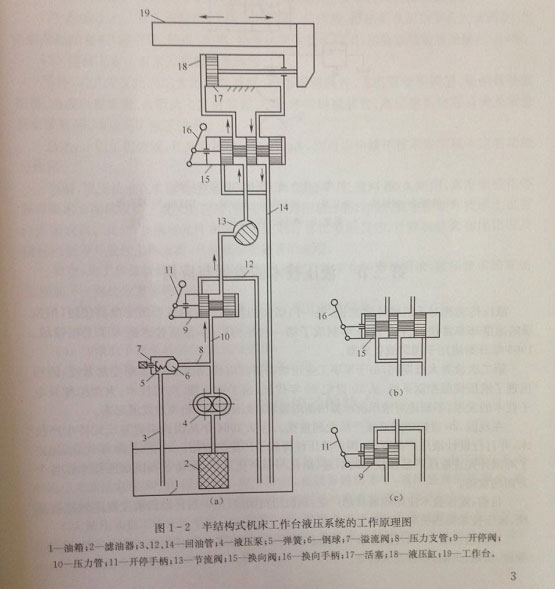

   下圖所示的液壓系統圖是一種半結構的機床工作臺液壓系統工作原理圖，它的直觀性強，容易理解，但繪制起來比較麻煩，系統中元件數量多時更是如此。
